Com a canonada d’acer C350, 1163 és un tipus de fred - format de resistència elèctrica soldada (ERW) canonada d’acer estructural buida. S'utilitza àmpliament en diverses aplicacions estructurals per les seves excel·lents propietats mecàniques i el seu cost -.
Característiques bàsiques
Procés de fabricació: Com que les canonades d'acer C350 es produeixen a través d'un procés format per un fred -, que consisteix en rodar làmines d'acer a la forma desitjada i després soldar la costura mitjançant soldadura de resistència elèctrica.
Classificació de grau: El "C350" AS 1163 C350 indica que l'acer té una força de rendiment mínima de 350 MPa. El prefix "C" significa que l'acer és fred - format.
Composició química
Com a 1163 C350 Steel és un carboni - acer manganès amb quantitats controlades d’elements d’aliatge per assolir les seves propietats mecàniques. Els elements clau i els seus límits màxims són:
| Composició química | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Graus (vegeu la nota 1) | Composició química (colat o anàlisi de productes) (vegeu la nota 2) % màxim. | ||||||||||
| C | Si | Mn | P | S | Cr | Mes | Al (vegeu la nota 3) | Ti | Micro - Elements d'aliatge | CE (vegeu la nota 4) | |
| C350, C350L0 | 0.20 | 0.25 | 1.60 | 0.03 | 0.03 | 0.30 | 0.10 | 0.10 | 0.04 | 0,15 (vegeu la nota 6) | 0.43 |
|
Notes: 1 Es permet l'ús de tècniques de fabricació de modificacions de sulfur per a aquestes notes. 2 Els elements següents poden estar presents als límits indicats: (a) Coure 0,25%. (b) Níquel 0,25%. 3 límits especificats són per alumini soluble o total. 4 L’equivalent al carboni (CE) es calcula a partir de l’equació següent: 5 només s'aplica a Niobium i al vanadi. Tot i això, no es permet niobi superior al 0,010%. 6 s'aplica només a Niobium, vanadi i Titani. Tanmateix, no està permès el vanadi superior a 0. 10%. 7 Per a seccions buides circulars (CHS), el límit de silici serà de 0,45. |
|||||||||||
Propietats mecàniques
Les propietats mecàniques de la canonada d’acer AS/NZS 1163 són especialment crítiques. Durant el procés de producció, ens assegurem que cada canonada compleixi els paràmetres de la resistència a la tracció, la força de rendiment i l’allargament AS/NZS 1163. Assegureu -vos que la capacitat i l’estabilitat de cada canonada d’acer.
| Requisits de prova de tracció | ||||||||
|---|---|---|---|---|---|---|---|---|
| Grau | Força de rendiment mínimMPA | Mínima força de tracciómpa | Allargament mínim com a proporció de la longitud del calibre de 5.65√so (vegeu la nota) % | |||||
| Seccions buides circulars fan/t | Seccions buides rectangulars b/t, d/t | |||||||
| Menys o igual a 15 | >15 Menys o igual a 30 | >30 | Menys o igual a 15 | >15 Menys o igual a 30 | >30 | |||
| C350, C350L0 | 350 | 430 | 16 | 18 | 20 | 12 | 14 | 16 |
| Nota: Aquests límits s'apliquen a la cara des de la qual es fa la prova de tracció. És a dir, per a RHS, l’ús de la relació B/T o D/T depèn de la cara de la mostra de prova. Per a SHS, només hi ha una proporció (com b=d). | ||||||||
| Charpy v - requisits de prova d'impacte de notch | |||||||
|---|---|---|---|---|---|---|---|
| Grau | Grau de temperatura de prova | Energia mínima absorbida, j | |||||
| Mida de la peça de prova | |||||||
| 10 mm × 10 mm | 10 mm × 7,5 mm | 10 mm × 5 mm | |||||
| Mitjana de 3 proves | Prova individual | Mitjana de 3 proves | Prova individual | Mitjana de 3 proves | Prova individual | ||
| C350L0 | 0 | 27 | 20 | 22 | 16 | 18 | 13 |
Dimensions i toleràncies
L’estàndard AS/NZS 1163 especifica diverses formes comunes de canonades d’acer, incloent rodons, quadrats i rectangulars.
- Canonada d'acer rodó: Secció llisa de canonada d'acer rodó, fàcil de connectar i instal·lar, adequada per a diversos projectes estructurals, perquè pot distribuir pressió uniformement, garantint una forta compressió i una resistència a la flexió.

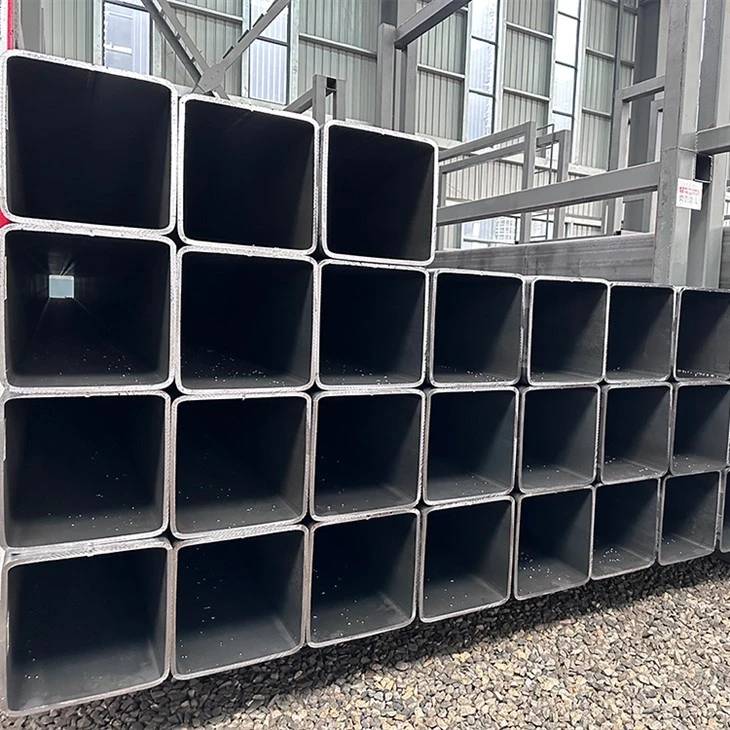

- Pipa d'acer quadrada: Amb una creu quadrada regular -, la canonada d'acer quadrada és convenient per posicionar i arreglar, i les seves excel·lents propietats de torsió i flexió fan que funcioni bé en ocasions on es requereixin forces laterals.
- Canonada d'acer rectangular: La longitud i l'amplada es poden ajustar de manera flexible segons les necessitats reals per satisfer diverses necessitats de disseny, especialment adequades per a sistemes estructurals que necessiten suportar forces direccionals específiques.
| Toleràncies per la forma i la massa | ||
|---|---|---|
| Característic | Seccions buides circulars | Seccions buides quadrades i rectangulars |
| Dimensions externes (DO, D i B) | ± 1%, amb un mínim de ± 0,5 mm i un màxim de ± 10 mm | ± 1%, amb un mínim de +0.5 mm, -0,5mm |
| Gruix (t) | Per fer 406,4 mm £: ± 10% per fer> 406,4 mm: ± 10% amb un màxim de ± 2 mm | +10%. -10% |
| Out - de - roundness (o) | ± 2% per a seccions buides amb una proporció de diàmetre i gruix no superior a 100 (vegeu Nota 1) | – |
| Concavitat/convexitat (vegeu la nota 2) | – | Max . 0.8% o 0,5 mm, el que sigui més gran |
| Squariositat dels costats | – | 90 graus ± 1 grau |
| Perfil de cantó extern | Vegeu la taula 5 | |
| Twist (V) | – | 2 mm + 0.5 mm/m de longitud |
| Rectitud (vegeu la nota 3) | El 0,20% de la longitud total | El 0,15% de la longitud total |
| Massa (m) per unitat de longitud | No inferior a 0,96 vegades la massa especificada (nota 4) a les longituds individuals | |
Aplicacions i avantatges
Aplicacions
A causa de les seves propietats equilibrades, ja que 1163 C350 Pipe d'acer és adequat per a una àmplia gamma d'aplicacions, incloent:
- Enginyeria estructural: Utilitzat en edificis comercials, ponts, instal·lacions industrials i projectes d’infraestructura com ara torres de transmissió.
- Construcció general: Ideal per a marcs, columnes, bigues, bastides i altres components estructurals.
- Altres usos: També s'utilitza en mobles, passamans i estands de visualització.
Avantatges
- Cost - efectivitat: Com que el 1163 C350 proporciona un bon equilibri entre força i cost, la converteix en una elecció econòmica per a molts projectes.
- Versatilitat: És adequat per a càrregues estructurals lleugeres i mitjanes.
- Disponibilitat: Com a un dels graus més utilitzats, està fàcilment disponible al mercat.
- Durabilitat: L'acer ofereix una excel·lent resistència al desgast, assegurant el rendiment del terme llarg -.
Comparació amb altres notes
En comparació amb altres graus de la norma 1163:
- C250: Com que 1163 C350 té una resistència més alta (350 MPa de rendiment VS . 250 MPa per a C250) i una càrrega més gran - capacitat de suport.
- C450: Si bé C450 proporciona una resistència encara més alta (450 MPa de rendiment), C350 ofereix una millor ductilitat i sovint és més important -.
Sumari
Com a canonada d’acer 1163 C350 és una fortalesa - (rendiment de 350 MPa), disponible en formes soldades o perfectes. Àmpliament utilitzat en la construcció i l’enginyeria, compleix els estàndards australians per a la durabilitat i la soldabilitat. Els recobriments opcionals milloren la resistència a la corrosió, cosa que la fa ideal per a infraestructures i aplicacions mecàniques.
